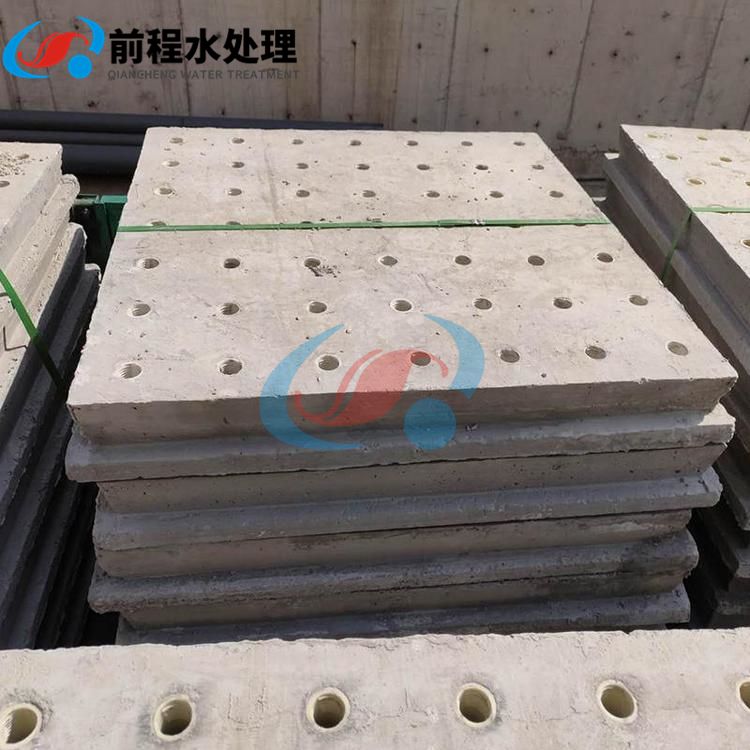

混凝土濾板

      混凝土濾板是水處理工藝中關鍵裝置,在濾池中起到承載濾料層過濾和反沖洗配水(氣)的雙重作用.濾板質量的優劣(特別是濾板的平整度和精度)直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益.傳統的濾池配水系統過濾和反沖洗時阻力大,配水不均勻、死水區多、濾料易板結、積泥,同時由于局部沖洗強度造成承托層松動,出現漏砂等不良后果.
      混凝土濾板采用立式鋼模澆制,水灰比,細石、石英砂等材料配制,本產品嚴格執行有關標準,按設計要求計算開孔比,預埋ABS工程塑料預埋套管、配雙層雙向優質螺紋鋼筋.采用高標號水泥,標準細石和石英砂,經機械攪拌,搗實澆制而成.濾板上下兩面每平方米水平誤差±1mm.濾池中安裝達到整池誤差≤5mm的高精度,且四邊整齊、無翹缺,完全滿足濾池設計技術規范要求.
配筋:雙層雙向φ10國標螺紋鋼
經營工藝條件及要求:按GB50204 標準執行,出廠期限≥28天
外觀:表面平整,無露筋、翹曲、振裂,四邊無破損,預埋套管準確無倒錯、歪斜、遺漏,套管內無堵塞.
公差:雙面平整度誤差±1mm,四邊垂直度誤差≤5mm
     混凝土澆筑濾池施工安裝的好壞直接關系到濾池竣工投產后能否滿足工藝設計要求而正常運行.
     V型濾池對施工安裝的要求更是有嚴格的規定:濾板的水平誤差不得大于±2毫米;各濾池間的水平誤差不得大于±5毫米;梁中心和錨固筋之間距離誤差為±2毫米;板尺寸制作誤差為±2毫米;它要求中央排水渠堰頂?shù)乃蕉日`差不能大于±2毫米;濾池所有內邊尺寸都要求嚴格控制.因此,要保證濾池的施工安裝質量要求,除對全池土建施工的嚴格管理控制外,zui關鍵還得嚴格控制濾板濾梁的制作及安裝,只有濾板、濾梁平整了,濾頭實質上也就平整了.而濾板和濾梁我們往往都制成預制件.在預制場,我們用鋼模具、鋼筋和砼精心制作濾板、濾梁,保證單件濾板、濾梁的水平度和濾板厚度,并對其進行養護,把好質量*關.要使整池濾板面水平度高,

     關鍵在濾梁的安裝上.我們將安裝濾梁用的預埋鐵件準確平整地預埋在池底上,然后在這塊預埋鐵件上焊一條DN100鋼短管,又在預制好的濾梁下方的預埋鐵件上焊一條DN80鋼管,將DN80鋼管套入DN100鋼管中,用水準儀校水平,水平調準后,再將管焊牢成一整體.然后用DN200管作模,將水泥砂漿灌入模中,使在DN100、DN80管的外面形成一層保護膜防止鋼管支承生銹,同時又加強了它的支承強度.在濾梁安裝好的基礎上,又用水準儀嚴格控制濾板的水平度安裝.真正做到了全池濾板面水平誤差不超過±5毫米.我們采用電力部華東勘測設計研究院研制經營的905接縫專用密封膠(按水泥:砂:905膠=1:1:0.5比例配制成905砂漿)對濾板之間及濾板與池壁之間的縫隙進行了密封.保證了不漏水不漏氣的密封性能,從而也保證了氣、水反沖洗的成功.
